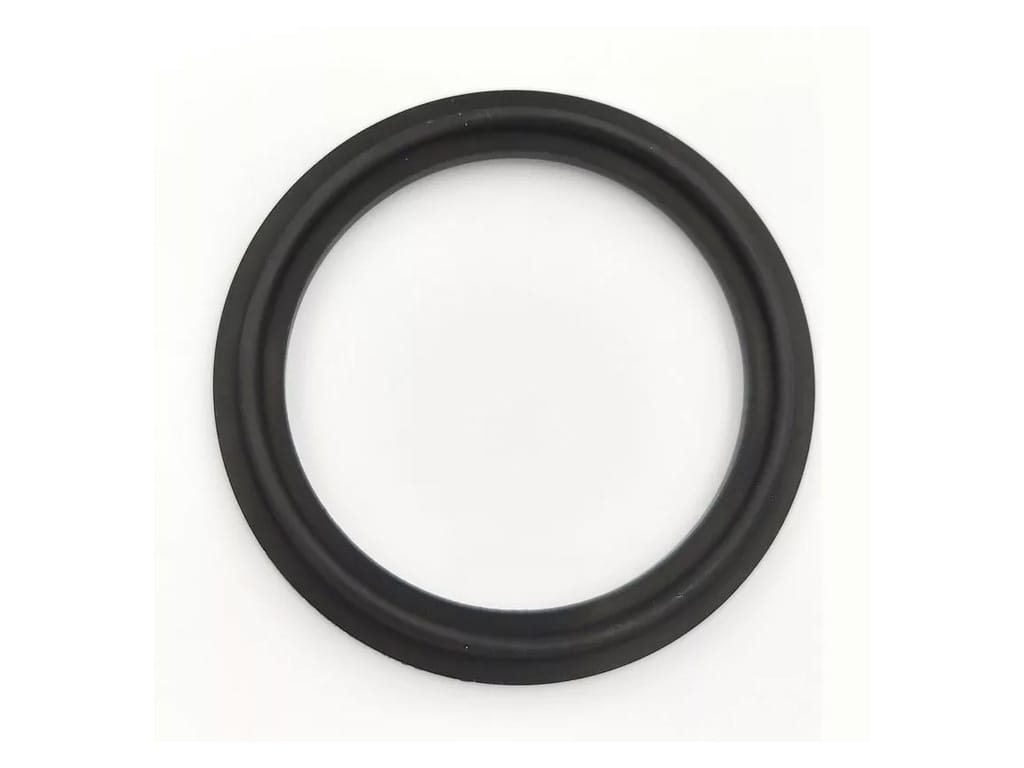

Joint Clamp Aseptique Type B
Le joint type B est conçu pour garantir une transition fluide sans zone de rétention, mais sa géométrie de joint est plus complexe. Le joint n’est pas un simple anneau rond ; il possède un profil moulé qui s’insère dans une rainure spécifique.
Qu’est-ce qu’un joint Clamp Aseptique Type B ?
Le joint type B est conçu pour garantir une transition fluide sans zone de rétention, mais sa géométrie de joint est plus complexe. Le joint n’est pas un simple anneau rond ; il possède un profil moulé qui s’insère dans une rainure spécifique.
Caractéristiques Techniques
Joint à profil (Formdichtung) : Contrairement au joint type A, le joint possède une forme qui assure un centrage automatique parfait des deux ferrures.
Compression Contrôlée : La conception métallique limite la compression du joint pour éviter qu’il ne s’extrude à l’intérieur du tube (phénomène d’intrusion).
Auto-alignement : La forme des brides oblige les tubes à être parfaitement coaxiaux avant le serrage du collier.
Comparaison : Joint Type A vs. Joint Type B
Le choix entre les deux dépend souvent de la standardisation de votre parc de machines ou des contraintes de maintenance.
| Caractéristique | Joint Type A (O-Ring) | Joint Type B (Joint profilé) |
| Type de Joint | Joint torique standard | Joint à épaulement / profilé |
| Facilité de Maintenance | Très haute (joints standards) | Moyenne (joint spécifique au fabricant) |
| Risque d’Intrusion | Faible | Quasi nul (butée mécanique) |
| Étanchéité | Excellente (pression radiale) | Excellente (pression axiale/profilée) |
| Plage Températures | de -20°C à +220°C |
|---|---|
| Matière | FKM MVQ EPDM FFKM AFLAS |
| Normes | CFR21 177.2600 | CE 1935/2004, USP CLASS VI |
| Dimensions | de DN-10 à DN-150, de DN08 à DN200 |
