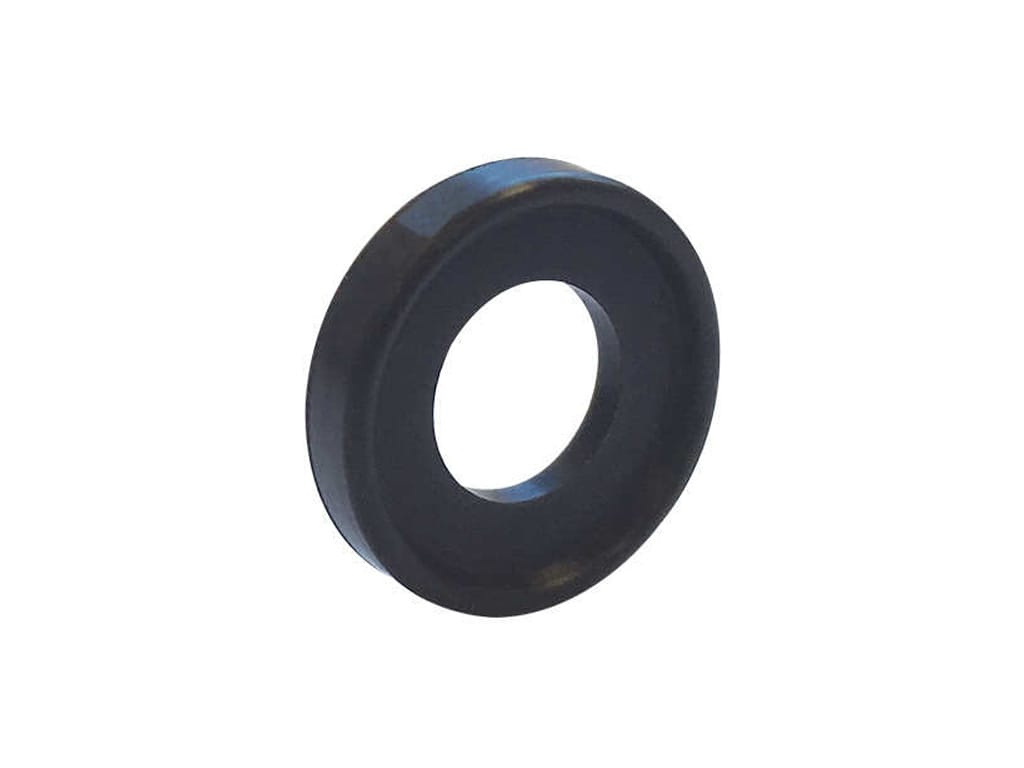

Joint Clamp Type Mini
Un joint raccord Mini-Clamp se caractérise par un diamètre extérieur de bride de 25,0 mm ou 25,4 mm (selon la norme). Il est conçu pour les tubes de très petite section, là où un raccord standard serait trop encombrant ou lourd.
Qu’est-ce qu’un Joint Mini-Clamp ?
Un joint raccord Mini-Clamp se caractérise par un diamètre extérieur de bride de 25,0 mm ou 25,4 mm (selon la norme). Il est conçu pour les tubes de très petite section, là où un raccord standard serait trop encombrant ou lourd.
Caractéristiques Principales
Dimensions réduites : Idéal pour les espaces confinés et les équipements de paillasse.
Standardisation : Très commun sur les capteurs de pression, les sondes de température et les petits bioréacteurs.
Poids léger : Réduit les contraintes mécaniques sur les petites tuyauteries fragiles.
Comparaison : Mini-Clamp vs. Clamp Standard
Le Mini-Clamp n’est pas simplement un « petit modèle » ; il possède ses propres spécificités de montage.
| Caractéristique | joint Mini-Clamp | joint Clamp Standard (1″ et +) |
| Diamètre de Bride | 25,0 mm (ou 25,4 mm) | 50,5 mm et plus |
| Diamètre du Tube | 1/4″ à 3/4″ (6mm à 20mm) | 1″ à 12″ |
| Usage Typique | Instrumentation, Échantillonnage | Lignes de transfert, Cuves |
| Collier de Serrage | Modèle spécifique « Mini » | Modèle standard |
Pourquoi l’utiliser dans un environnement aseptique ?
Malgré sa petite taille, le joint Mini-Clamp respecte les mêmes exigences de pureté que ses grands frères :
Nettoyabilité : Comme il suit les principes du type A ou B, il n’offre aucun recoin pour la croissance bactérienne.
Adaptabilité : C’est le raccord « universel » pour connecter des accessoires (vannes de purge, manomètres) sur des lignes principales.
Usage Unique (Single-Use) : Dans les technologies de bioprocess jetables, le Mini-Clamp est le standard pour connecter les poches stériles et les tubulures silicone.
Points de vigilance lors du montage
Le Joint : Le joint Mini-Clamp est très petit et peut être difficile à centrer manuellement s’il n’est pas de type « Type A » (auto-centreur). Un mauvais alignement crée une « marche » qui piège les bactéries.
Le Collier : Ne pas trop serrer. Sur de petits diamètres, une compression excessive peut écraser le joint à l’intérieur du tube, créant une restriction de débit ou une zone de rétention.
Confusion de Taille : Attention à ne pas confondre le standard Mini-Clamp (25mm) avec le Micro-Clamp (utilisé dans certains équipements très spécifiques, encore plus petit).
Conseil d’expert : En pharmacie, privilégiez toujours des joints Mini-Clamp avec lèvre d’auto-centrage pour garantir que le joint ne glisse pas lors de la fermeture du collier.
| Matière | FKM MVQ EPDM FFKM AFLAS |
|---|---|
| Plage Températures | de -20°C à +220°C |
| Dimensions | De DN06 à DN20 |
