Joint SMS Type C
Le Joint SMS Type C est le raccord « standard » par excellence dans l’industrie agroalimentaire européenne. Le raccord SMS se compose d’un nez (pièce filetée), d’une douille (pièce lisse), d’un écrou et d’un joint. Le Type C se définit par la forme de son joint d’étanchéité : une section carrée ou rectangulaire .
Le Joint SMS Type C est le raccord « standard » par excellence dans l’industrie agroalimentaire européenne. Bien que je l’aie évoqué précédemment, voici son descriptif technique détaillé pour bien comprendre sa conception.
Qu’est-ce que le SMS Type C ?
Le raccord SMS (Swedish Milk Standard) Type C est un système de connexion fileté défini par la norme SMS 1145. Le « Type C » désigne spécifiquement l’utilisation d’un joint à section carrée (ou rectangulaire), par opposition aux joints à lèvres (Type L).
Les 4 composants du kit
Le Nez Fileté : La pièce mâle qui possède le filetage extérieur et une gorge pour loger le joint.
La Douille : La pièce femelle lisse avec un épaulement sur lequel l’écrou vient s’appuyer.
L’Écrou : Une bague taraudée avec des encoches extérieures pour le serrage à la clé.

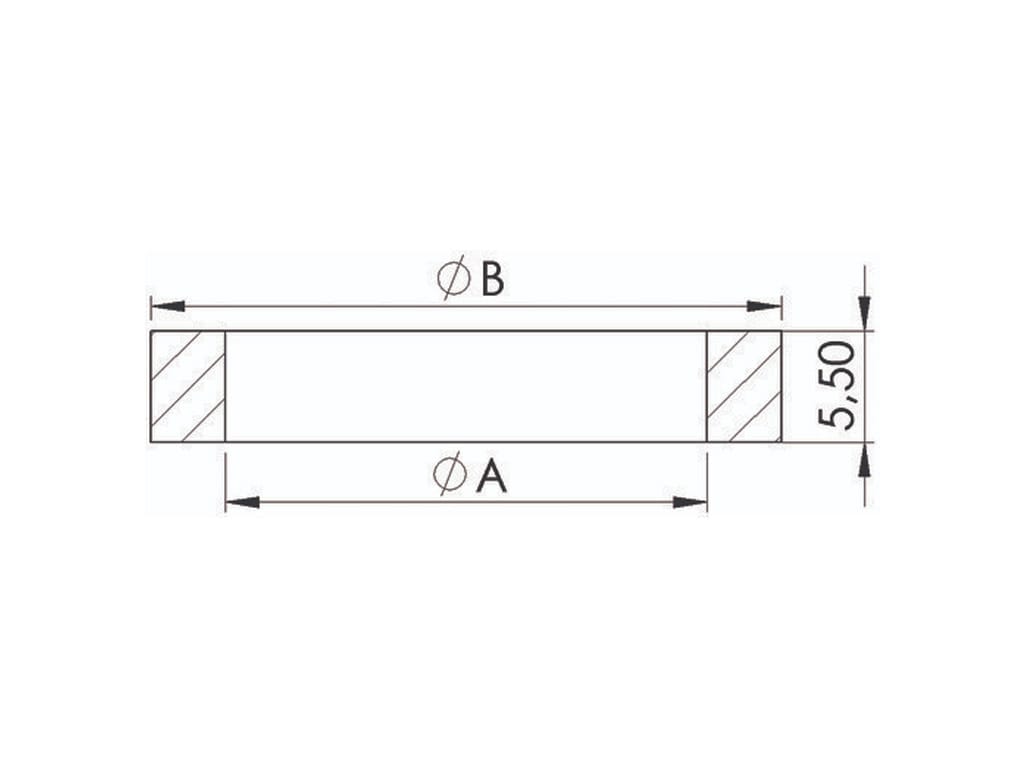

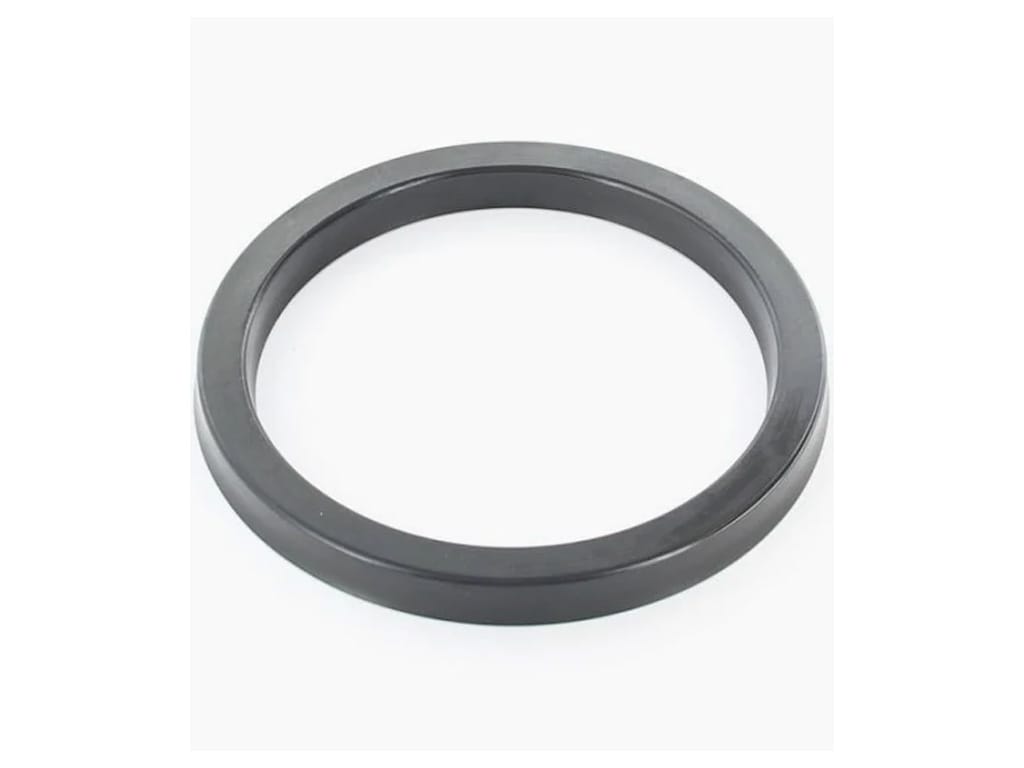

Le Joint Type C : Un anneau plat à section carrée (souvent appelé « joint SMS carré »).
Pourquoi « Carré » ?
Le choix d’une section carrée pour le joint offre deux avantages majeurs pour l’industrie :
Surface de contact maximale : La face plane du joint assure une étanchéité robuste même si les tubes subissent de légères vibrations.
Simplicité de remplacement : C’est le joint le plus facile à fabriquer et à trouver en stock partout dans le monde.
Points forts et Limites
| Avantages | Limites |
| Robustesse mécanique : Très résistant aux manipulations brutales en atelier. | Zone de rétention : Le joint carré ne comble pas totalement l’espace entre le nez et la douille. |
| Facilité de montage : Le filetage au pas rond est auto-nettoyant et ne se grippe que rarement. | Non-Aseptique : Ne répond pas aux critères « Ultra-Clean » de la pharmacie (zones mortes possibles). |
| Standardisation : Interopérabilité totale entre les différentes marques de vannes et pompes. | Serrage manuel : Nécessite une clé à ergots, ce qui peut varier selon l’opérateur. |
Caractéristiques Techniques
Matériaux : Acier inoxydable 316L (contact produit) ou 304.
États de surface : Généralement poli miroir ou brossé ($Ra < 0.8 \mu m$).
Pression de service : Généralement 10 bars maximum (peut varier selon le diamètre).
Joints disponibles : EPDM (bleu ou noir), FKM (Viton), Silicone ou PTFE.
Domaines d’usage
C’est le raccord « tout-terrain » pour le transfert de fluides alimentaires : lait, vin, bière, jus de fruits, et produits cosmétiques courants.
| Matière | FKM MVQ EPDM FFKM AFLAS |
|---|---|
| Plage Températures | de -20°C à +220°C |
| Normes | CFR21 177.2600 | CE 1935/2004 |
| Dimensions | de SMS25 à SMS104 |
