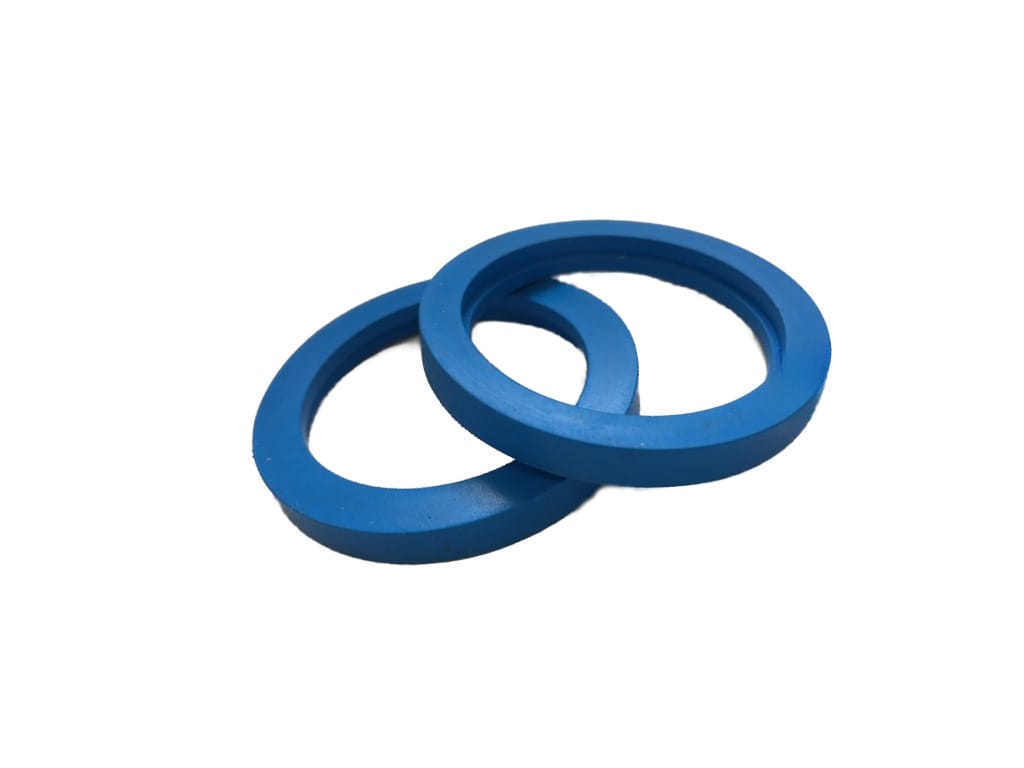

Joint SMS Type L

Le Joint raccord SMS type L est une variante du raccord suédois (SMS 1145), souvent confondue avec le type C, mais qui se distingue par la géométrie spécifique de son joint : le joint à lèvre (ou joint en L).

C’est une version améliorée en termes d’hygiène par rapport au joint carré classique.

Caractéristiques du Joint SMS Type L

• Le Joint en « L » : Contrairement au joint plat ou carré, le joint de type L possède un épaulement qui vient recouvrir une partie de la face interne du raccord.

• Compression Optimisée : Lors du serrage de l’écrou, la lèvre du joint est compressée de manière à combler l’espace entre le nez et la douille, limitant ainsi les zones de rétention.

• Matériaux : Principalement disponible en EPDM, FKM (Viton®) ou Silicone, répondant aux normes alimentaires (FDA).

Pourquoi choisir le Joint Type L ?

C’est le compromis idéal entre le raccord SMS standard et le raccord aseptique haut de gamme.

1. Hygiène accrue : La lèvre réduit considérablement l’interstice où pourraient se loger des résidus de produit (lait, jus, mélasse), facilitant ainsi le nettoyage en place (CIP).

2. Étanchéité sous vide : Grâce à sa forme, le joint type L se comporte mieux dans les installations travaillant sous vide ou avec de légères dépressions.

3. Compatibilité : Il s’installe généralement sur les mêmes ferrures SMS standard, ce qui permet de « monter en gamme » au niveau hygiénique sans changer toute la tuyauterie.

Applications typiques

On le retrouve principalement dans les secteurs où le produit est périssable mais ne nécessite pas la rigueur absolue de la pharmacie :

• Laiteries industrielles (lignes de lait pasteurisé).

• Production de boissons (sirops, sodas).

• Cuves de stockage nécessitant des ouvertures fréquentes pour maintenance.

À noter : Bien qu’il soit plus performant que le type C, le SMS type L reste un raccord fileté. Pour des applications injectables ou hautement stériles, on lui préférera toujours le Clamp Type A.
